一、项目概况
项目名称：某精密电子元器件6m³/h 超纯水系统项目
产水规模：6吨/小时（连续稳定产水）
应用场景：PCB线路板清洗、半导体封装、芯片测试、光学电子元件漂洗、零部件去离子清洗
原水条件：市政自来水，TDS≈200–300mg/L
设计标准：GB/T 11446.1 EW-Ⅰ级、ASTM电子级超纯水标准
出水核心指标：电阻率≥18.2 MΩ・cm@25℃，TOC＜5ppb，颗粒（≥0.1μm）≤10个/mL，硅＜1ppb，无微生物、低金属离子，满足电子制程清洗用水要求
客户痛点：原有简易纯水设备水质波动大，离子、颗粒超标，造成元件表面水印、氧化、短路不良，产品良率不稳定；传统阴阳床需要频繁酸碱再生，运维麻烦、环保压力大。
二、工艺流程
原水 → 原水箱 → 原水泵 → 多介质过滤器 → 活性炭过滤器 → 软化器 → 5μm保安过滤器 → 一级反渗透RO → 中间水箱 → 二级反渗透RO → EDI电去离子装置 → 超纯水箱 → UVTOC降解 + 紫外杀菌 → 抛光混床 → 0.22μm终端精密过滤器 → 车间用水点
三、工艺说明
1. 预处理单元：去除泥沙、胶体、余氯、钙镁硬度，保护反渗透膜元件，防止膜氧化、结垢；

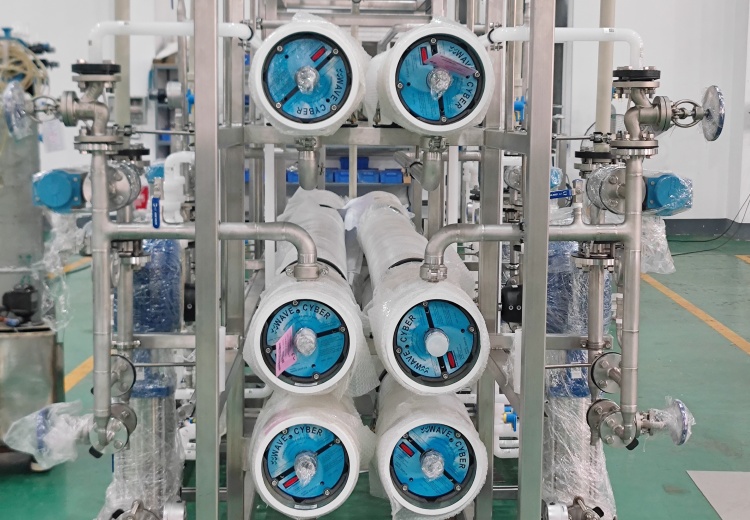

2. 双级反渗透：一级RO脱盐率≥98%，二级RO进一步降低TDS，为EDI提供稳定低离子进水；
3. EDI电去离子：连续电除盐，无需酸碱再生，自动化运行，无危废，替代传统离子交换；
4. 终端纯化单元：UV降解有机物、抛光混床深度精处理、终端超滤过滤颗粒，保障用水点水质稳定18.2MΩ・cm；
5. 管路材质：超纯水段采用316L-EP不锈钢管路、卡箍连接，减少析出，满足电子洁净要求；
6. 控制系统：PLC + 触摸屏在线监测电阻率、电导率、流量、压力、液位，具备高低压保护、自动启停、浓水回用、报警记录功能，可对接工厂 SCADA 系统。
四、系统配置要点
l 产水量：6000L/H，设计富余系数 1.1，可短时满足峰值用水
l 核心工艺：双级 RO + EDI + 抛光混床 + UV + 终端过滤
l 材质：预处理UPVC/SS304/SS316L，超纯水侧316L-EP不锈钢洁净管
l 控制方式：全自动运行，无人值守，数据可存储导出
l 浓水方案：反渗透浓水收集回用至预处理，提高水利用率，节水降耗
五、项目实施效果
1. 水质稳定可控：系统投运后，用水端电阻率长期稳定18.0–18.2 MΩ・cm，TOC、颗粒、金属离子指标持续达标，彻底解决元件清洗水印、静电吸附、氧化不良问题，客户产品良率明显提升；
2. 运维更简单环保：EDI无酸碱再生工序，消除酸碱储存、危废处置风险，车间环境更安全；
3. 运行成本优化：浓水回收利用，水利用率提升；自动化控制减少人工值守，综合运行成本低于传统离子交换工艺；
4. 可靠性高：模块化结构，在线监测 + 预警，年系统可用率≥99%，满足电子产线连续生产需求；
5. 扩展性强：预留扩容接口，后期产能增加可在原有框架基础上升级。
